Filtriseadmed

Geofilter GFB2 Tower

GeoFilter GFB2 Tower on kõik-ühes isepuhastuv filtrilahendus, mille ülaosas on sisseehitatud ventilaator.

GFB2 Tower põhineb meie populaarsel GFB2 filtril ja B-tüüpi rattaga üliefektiivsel MEF-ventilaatoril. Puhastussüsteem vajab puhast kuiva suruõhku.

GFB2 Tower eelised:

  • Täielik lahendus, mis on valmis elektritoite ja suruõhuga ühendamiseks.

  • Kaasas TIMER-juhtseade, rõhukontrolleriga juhtimine on valikuline.

  • Võimalik on lisada sagedusmuundur, et ventilaatori jõudlust saaks optimeerida.

  • Filtri puhtale küljele on sisse ehitatud suruõhumahuti.

  • Vajadusel on võimalik süsteem helikindlaks muuta.

  • Filtrikassettidele on hõlbus juurdepääs läbi esipaneeli, kui need tuleb välja vahetada.

  • Tolmumahuti tühjendamine toimub kiiresti, vabastades ämbri käepideme.

  • Saadaval on lai valik filtrimaterjale, mis võimaldavad süsteemi kohandada konkreetse protsessiga.

  • Õhuvool: kuni 7200 m³/h.

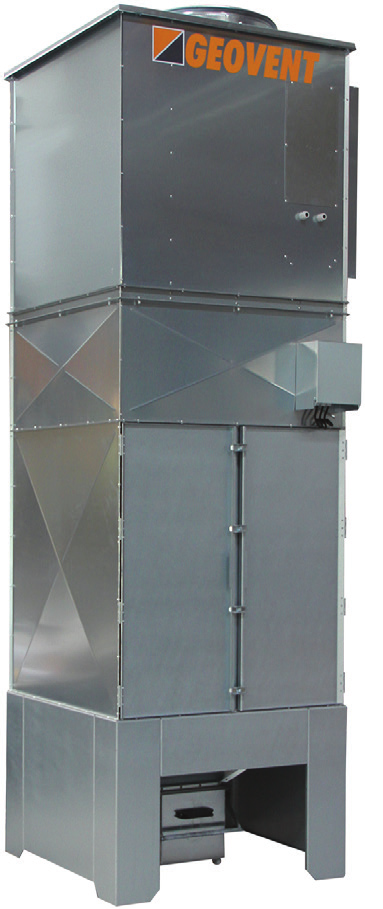

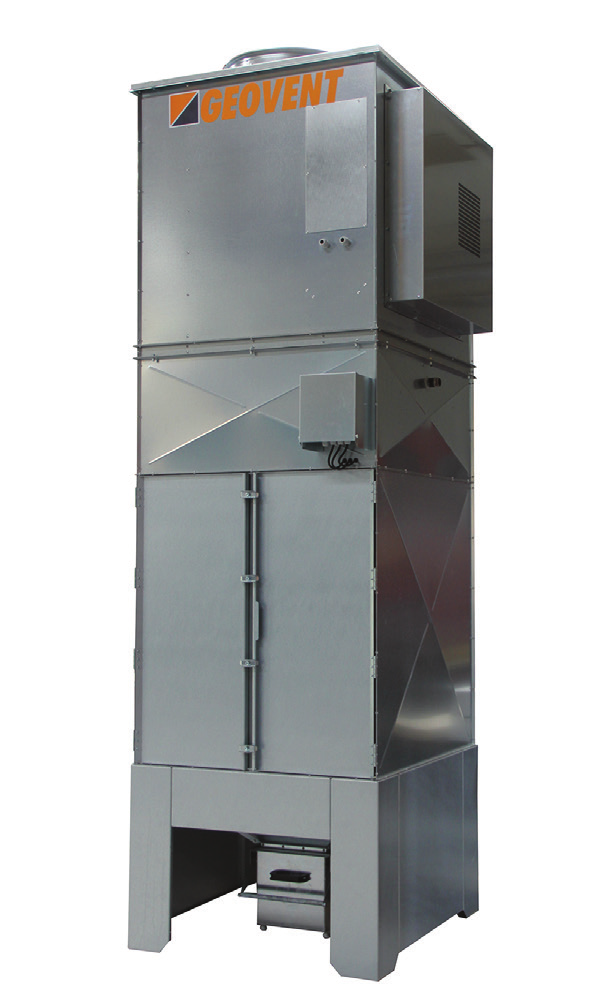

Geovent GFB2 Tower filtriseade



Filtriseade GFB2 Tower



Geovent GFB2 Tower filtriseade

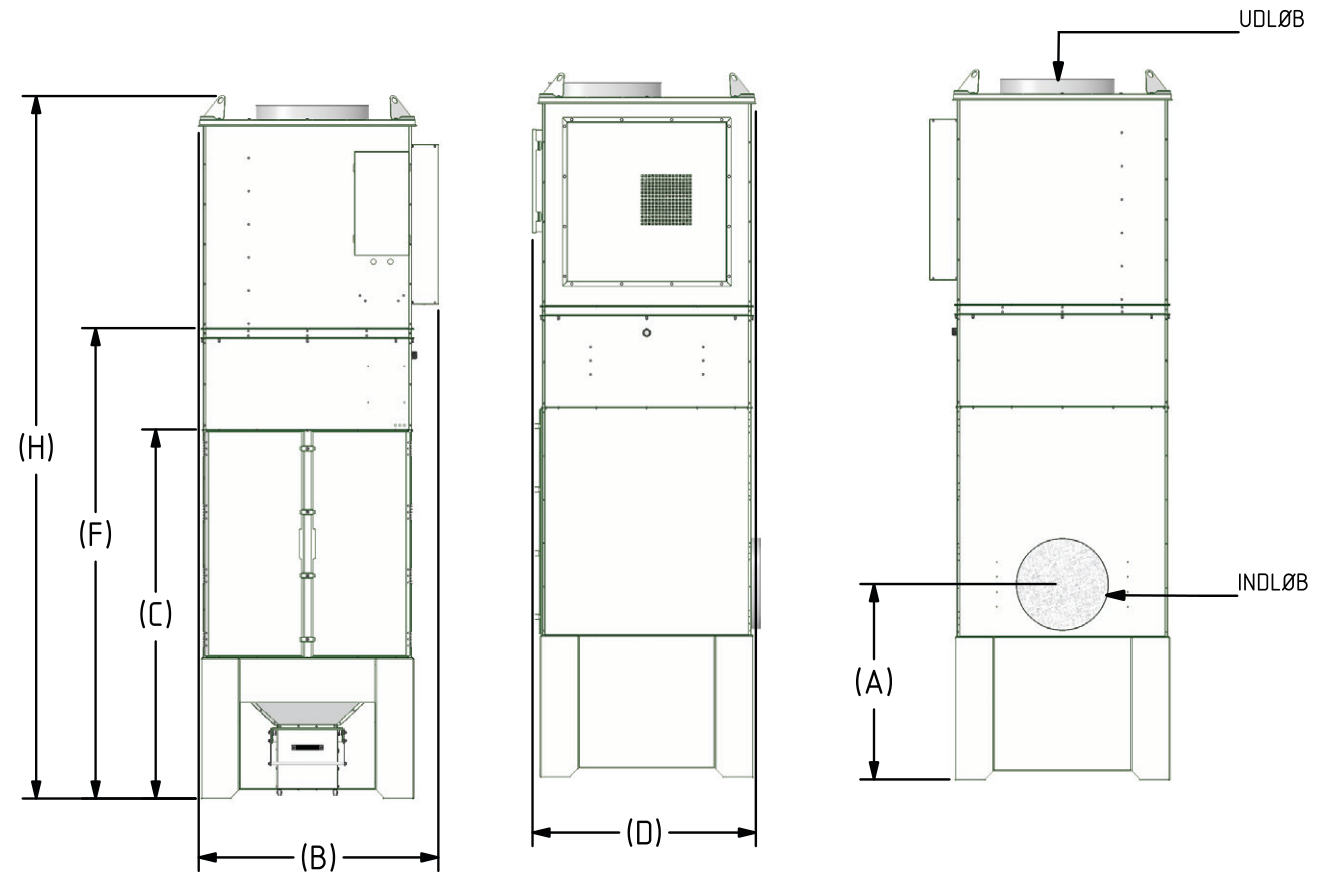

Mõõtmed

Geovent GFB2 Tower filtriseadeGeovent GFB2 Tower filtriseade

Mudel/Mõõt [mm]

A

B

C

D

F

H

Sisend

Väljund

Kaal

Kabinet

GFB2 Tower 6-2

810

985

1630

910

2080

3040

Ø315np

Ø400np

290 kg

Kuumtsingitud

GFB2 Tower 9-3

855

1060

1630

985

2080

3100

Ø400np

Ø500np

360 kg

Kuumtsingitud

GFB2 Tower 12-4

900

1230

1630

985

2080

3150

Ø500np

Ø500np

480 kg

Kuumtsingitud

Filter elemendid

Filtripadrunid on saadaval mitmesuguses volditud materjalis, mis on kohandatud vastavalt konkreetsele protsessile. Allpool on toodud standardsete filter elementide valik.

Art.nr.

Kirjeldus

15-480FL

FT/11 – 99,9% v/0,3µm (lihvimistolm ilma suitsu ja õliuduta)

15-480AFL

FT/11 – 99,9% v/0,3µm ALUTEC (üldine)

15-481FL

FT/13 – 99,9% v/0,3µm (keevituse suits)

15-482FL

FT/18 – 99,9% v/0,3µm (laser/plasma) PTFE membraan (GFB HD jaoks)



Extra alumiiniumkatte jaoks – pr. filterpatroon

15-479

Eelkate – tagab filtri pikema eluea. Tellitav ühik – kg (umbes 50 grammi filtripadruni kohta)

Filtri täiustatud juhtimine maksimaalse jõudluse saavutamiseks.

Rakendus/Art.nr.

15-480FL

15-482FL

15-480AFL

15-481FL

Õliudu



X

Kuiv keevitussuits



X

Õliga küllastunud keevitussuits



P*

Valukoda



X

Pulbervärvimine

X



X



Plasma- / laserlõikus



P*



Liivaprits / liiv

X



Liivaprits / klaas



F*



Liivaprits / email, teras, alumiinium



Lihvimine



X

Määratlemata tolm ilma suitsuta

X



Piimapulber



X

Vürts



A*



Tubakas



X



Paber



X



Kriit



X

Tsement



X

Saepuru



A*



Mudel

GFB2 Tower 6-2

GFB2 Tower 9-3

GFB2 Tower 12-4

Filter elementide arv

6

9

12

Filtri tüüp

Standard

Standard

Standard

Filtri pind [m2]

60

90

120

Suruõhu klappide arv

2

3

4

Max õhuvool [m3/h]

(sõltub tolmukoormusest)

3600

5400

7200

Õhupaak [liitrid]

8

12

16

Filtri juhtseade, ekraaniga

Kaitseklass

IP65

IP65

IP65

Sisse-/väljalase, tihendusklass

Klass C

Klass C

Klass C

Kogumisämber [liitrid]

25

25

25

Tsingitud kest,

Korrosiooniklass

III

III

III

Tellimuse number

15-471

15-472

15-473

Ventilaator

MEF 400-3, 4,0 kw / 5,5 kw

MEF 450-3, 5,5 kw / 7,5 kw

MEF 500-3, 7,5 kw

Ventilaatori töögraafikud on toodud lehe lõpus.

Suruõhk

Õhu kulu

Toiteallikas

Temperatuur

Tüüpiline rõhulangus

Müratase

3 – 6 baari puhas ja kuiv õhk

3,0 l/min ventiili kohta

24VDC või 230 VAC

-12º – +65º C

1000-1500 Pa

<68 dB(A)

Lisaseadmed



Art.nr.

Kirjeldus




92-214

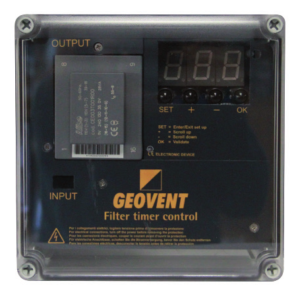

TIMER-juhtseade GFB2 -le on standardvarustuses paigaldatud tehases



92-214B

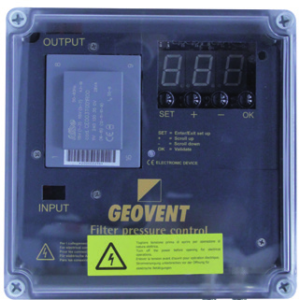

Diferentsiaalrõhu reguleerimine GFB2 -le




15-490

Suruõhu rõhuregulaator koos veefiltri, manomeetri ja kinnitusklambriga




15-431A

GFB2 6-2 Tower heliisolatsioon



15-432A

GFB2 9-3 Tower heliisolatsioon



15-433A

GFB2 12-4 Tower heliisolatsioon

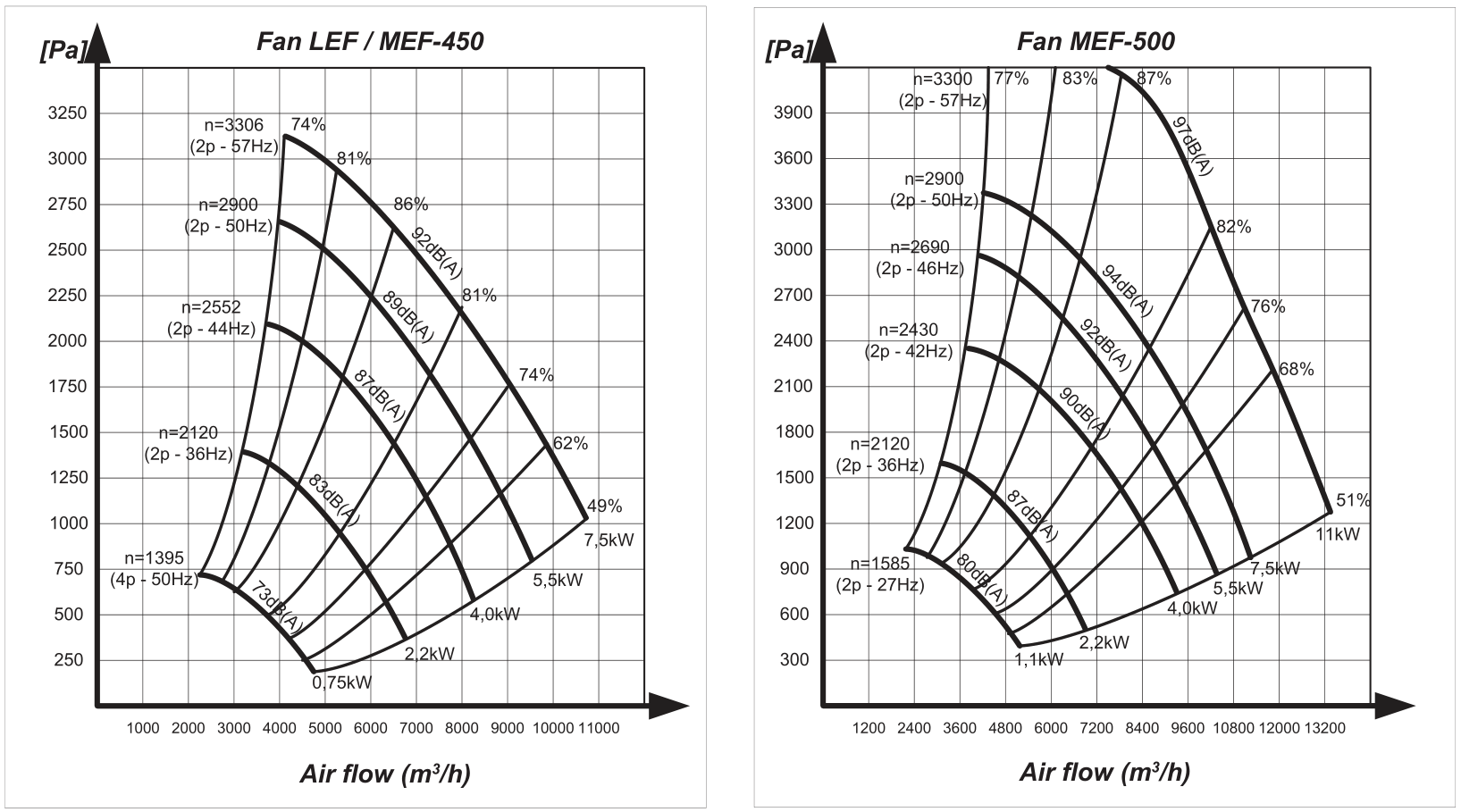

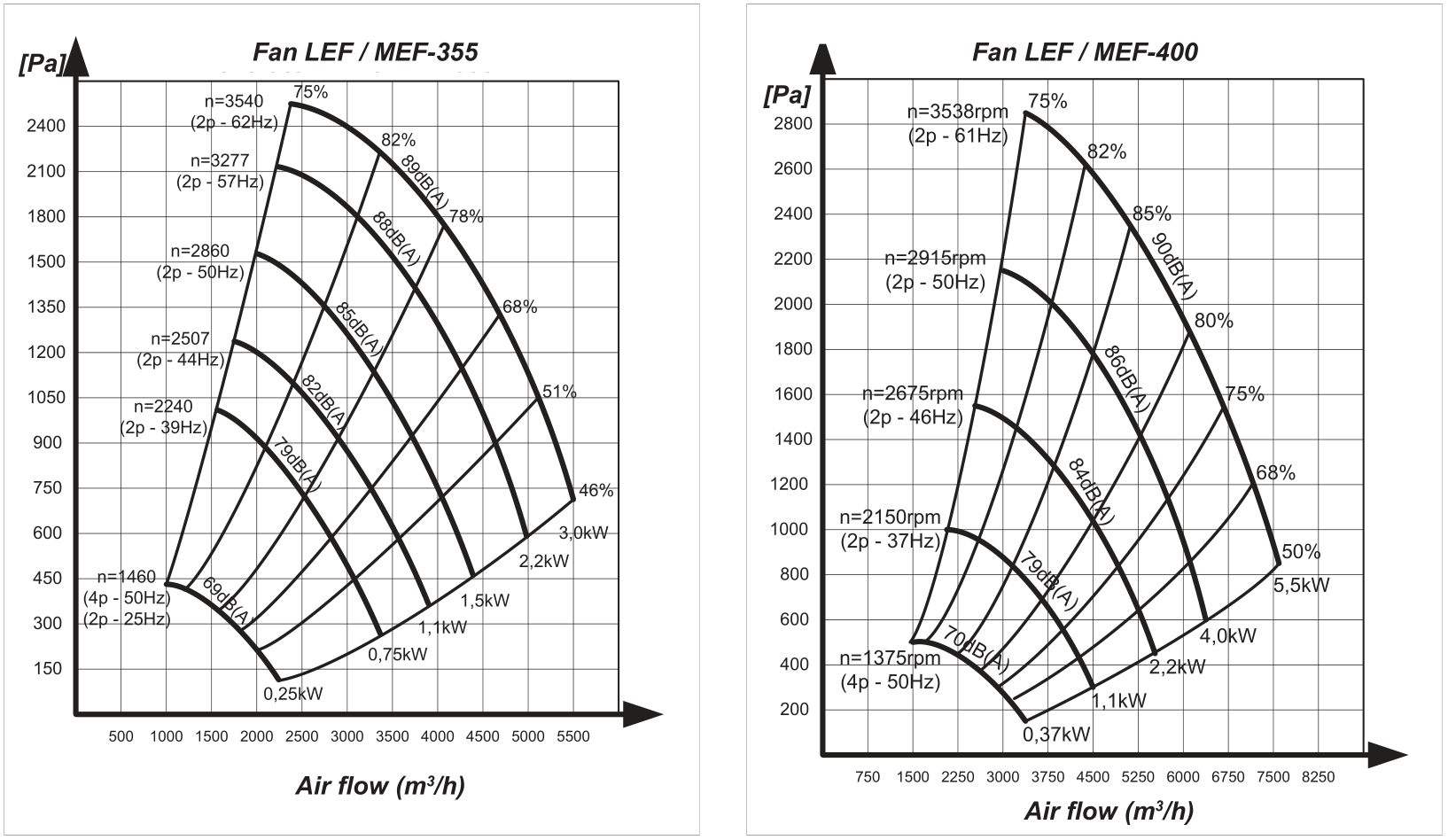

Ventilaatori töögraafik
